Kegelrollenlagersind je nach Anzahl der verbauten Rollenreihen in einreihige, zweireihige und vierreihige Kegelrollenlager unterteilt. Unterschiedliche Strukturmodelle sind auch unterschiedlich groß. Einreihige Kegelrollenlager können während des Einsatzes radiales und unidirektionales axiales Lastgewicht tragen.
Wenn das Kegelrollenlager die radiale Last trägt, erzeugt es eine axiale Kraftkomponente, so dass es ein anderes Richtungslager benötigt, das die Welle zum Ausgleich tragen kann. Die axiale Tragfähigkeit eines einreihigen Kegelrollenlagers hängt hauptsächlich vom Druckwinkel, also dem Laufbahnwinkel des Außenrings, ab. Je größer der Winkel, desto größer die axiale Belastbarkeit. Kegelrollenlager sind als einreihige Kegelrollenlager weit verbreitet. Aufgrund der unterschiedlichen Konstruktionen und Funktionen von Kegelrollenlagern gibt es gewisse Unterschiede in der Größe von Kegelrollenlagern.
Klassifizierung von Kegelrollenlagern

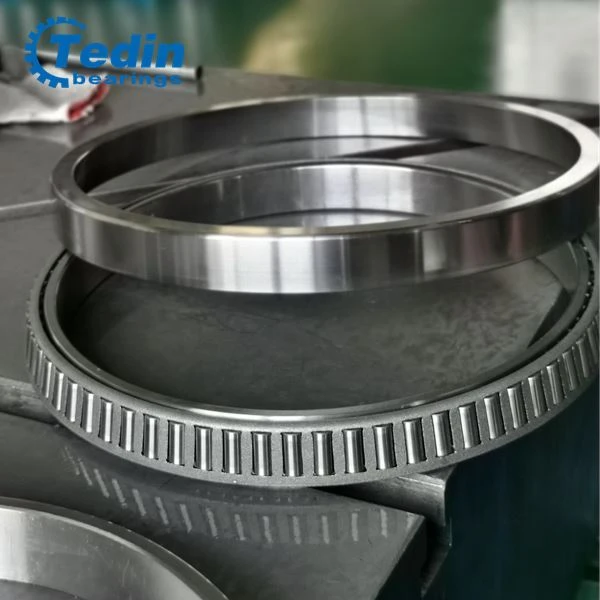

Die im täglichen Leben gebräuchlicheren Kegelrollenlager können in einreihige Kegelrollenlager, zweireihige Kegelrollenlager und vierreihige Kegelrollenlager unterteilt werden. Die Außenring- und Innenringkomponenten von einreihigen Kegelrollenlagern können strukturell getrennt werden. Gemäß den ISO-Kegelrollenlager-Umrissmaßnormen müssen die Außenring- oder Innenringkomponenten jedes Standard-Kegelrollenlagers dem gleichen Modell entsprechen. Austausch zwischen Außenring- oder Innenringkomponenten wird realisiert. Im Allgemeinen liegt der Kegelwinkel der Außenringlaufbahn eines einreihigen Kegelrollenlagers im Größenbereich: 10°-19°. Es kann die kombinierte Wirkung von Axiallast und Radiallast gleichzeitig tragen. Je größer der Kegelwinkel des Kegelrollenlagers ist, desto größer ist die axiale Belastbarkeit.
KegelrollenlagerGrößenbereich
Der konventionelle Größenbereich von Kegelrollenlagern ist einreihige Kegelrollenlager: Innendurchmesser-Größenbereich: 20 mm 1270 mm, Außendurchmesser-Größenbereich: 40 mm 1465 mm, Breitengrößenbereich: 15 mm 240 mm. Zweireihige Kegelrollenlager: Innendurchmesser-Größenbereich: 38 mm～1560mm, Außendurchmesser-Größenbereich: 70mm～1800mm, Breiten-Größenbereich: 50mm～460mm. Vierreihige Kegelrollenlager: Innendurchmesserbereich: 130 mm ~ 1600 mm, Außendurchmesserbereich: 200 mm ~ 2000 mm, Breitenbereich: 150 mm ~ 1150 mm.
Einbau von Kegelrollenlagern
Kegelrollenlager verschiedener Modelle und Konstruktionen sind beim Einbau relativ ähnlich. Der Redakteur stellt den Einbau von vierreihigen Kegelrollenlagern vor. Beim Einbau zuerst die Kegelrollenlager in den Lagerkasten einbauen und dann Der Lagerkasten wird in den Zapfen eingebaut. Wenn der Außenring des vierreihigen Kegelrollenlagers mit dem Lagerkasten installiert wird, nimmt er auch eine dynamische Form an, um zusammenzuarbeiten, und der Außenring A wird in den Lagerkasten eingebaut. Kegelrollenlager sind werkseitig mit Schriftzeichen auf Außenring, Innenring, Innen- und Außenzwischenstücken bedruckt. Beim Einbau müssen sie entsprechend der Reihenfolge der Zeichen und Symbole in den Lagerkasten eingebaut werden. Nachdem die Teile während des Einbaus in den Lagerkasten eingebaut sind, werden der Innenring und der innere Distanzring, der Außenring und der äußere Distanzring axial aneinander gestoßen.
