Jetzt nehmen die Lagermodelle mit den unterschiedlichen Anforderungen der Menschen derzeit allmählich zu. Und jetzt ist das Netzwerk sehr gut ausgebaut und die Informationsübertragung ist sehr schnell. Es ist auch relativ einfach, die Lagermodelle zu kennen. Als nächstes werden wir den grundlegenden Lagercode, die Postleitzahl, den Vorcode und andere verwandte Kenntnisse vorstellen. Die folgenden Inhalte sind von Redakteuren zu Ihrer Information zusammengestellt.
Der Lagertyp hat im Allgemeinen einen voreingestellten Code, einen Basiscode und eine hintere Codezusammensetzung. Im Allgemeinen wird der Lagertyp nur durch das Grundmodell angegeben. Das Grundmodell besteht normalerweise aus drei Teilen, Typencode, Größencode und Innendurchmessercode. Postleitzahlen sind Buchstaben und Zahlen, die verwendet werden, um die Tragstruktur, Toleranzen und spezielle Materialanforderungen anzuzeigen. Das Präfix wird verwendet, um die Teile des Lagers in Buchstaben anzugeben.
Allgemeine Lagercodemethode (Wälzlager)
Es kann in Präpositionscode, Basiscode und Postpositionscode unterteilt werden.
1. Der Basiscode
(Typencode, Größencode, Innendurchmessercode [2 Bit])
Der Basiscode dient zur Angabe des Innendurchmessers, der Durchmesserreihe, der Breitenreihe und des Lagertyps, in der Regel bis zu fünfstellig.
1) der Innendurchmesserdes Lagers ist durch die erste Ziffer von rechts des Basiscodes anzugeben. Bei Lagern mit üblicherweise verwendeten Innendurchmessern d=20 ~ 480 mm beträgt der Innendurchmesser des Lagers im Allgemeinen ein Vielfaches von 5. 12 bedeutet d=60 mm und so weiter. Bei Lagern mit Innendurchmessern von 10 mm, 12 mm, 15 mm und 17 mm lautet der Innendurchmessercode 00, 01, 02 und 03 der Reihe nach. Für Lager mit einem Innendurchmesser von weniger als 10 mm und mehr als 500 mm ist die Darstellungsmethode des Innendurchmessers anders angegeben, siehe GB/t272-93.
2) das Lager's Durchmesserreihe(d. h. das Lager mit gleichem Aufbau und gleichem Innendurchmesser ändert sich im Außendurchmesser und in der Breite) wird durch die dritte Ziffer von rechts des Basiscodes repräsentiert. Für Zentripetallager und Zentripetaldrucklager stehen beispielsweise 0 und 1 für ultraleichte Serien; 2 stellen die Lichtserie dar; 3 stellen mittlere Serien dar; 4 steht für die schwere Serie. Die Größenpaare zwischen den Serien sind unten aufgeführt. Axiallager sind mit der Darstellung von Zentripetallagern verbunden, mit Ausnahme der extrem leichten Reihe, die durch 1 dargestellt wird.

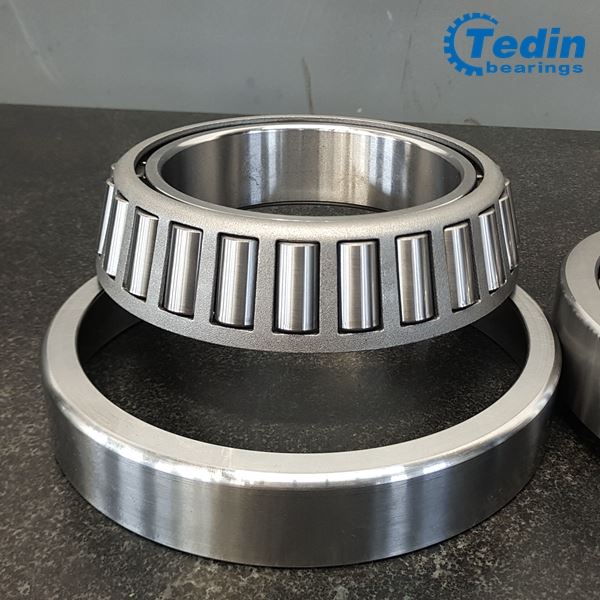

3) die Lagerbreitenserie(dh Änderungen der Lagerbreite bei gleicher Struktur, Innendurchmesser und Durchmesserreihe) wird durch die vierte Ziffer von rechts des Basiscodes dargestellt. Wenn der Vergleich der in FIG. Die Durchmesserreihe 13-4 wird als 0-Reihe (normale Reihe) klassifiziert, die Breitenreihe O darf für die meisten Lager nicht im Codenamen angegeben werden, aber die Breitenreihe 0 muss für die Stellrollenlager und Kegelrollenlager angegeben werden.
Durchmesserreihencodes und Breitenreihencodes werden gemeinsam als Größenreihencodes bezeichnet.
4) Lagertypcodewird durch die fünfte Ziffer von rechts des Basiscodes repräsentiert (Typencode für Zylinderrollenlager und Nadellager ist ein Buchstabe).
2. Suffix-Code
Die hintere Bezeichnung des Lagers' besteht aus Buchstaben und Zahlen, um den Aufbau, die Toleranz, die speziellen Materialanforderungen usw. des Lagers' Im Folgenden sind einige häufig verwendete Codes aufgeführt.
1) interner Strukturcodebezieht sich auf die verschiedenen internen Strukturen des gleichen Lagertyps, die durch Buchstaben gefolgt von einem Basiscode dargestellt werden. Wie Kontaktwinkel ist 15°, 25°, 40° und Schrägkugellager mit B und C, AC sagte der innere Aufbau der unterschiedlich.
2) die Toleranzklasse des Lagersist in 2, 4, 5, 6, 6X und 0 Grade unterteilt, und es gibt 6 Grade von den höheren zu den niedrigeren Graden, deren Codes jeweils sind /PZ, /P4, /PS, /P6, /P6X und / PO. In der Toleranzklasse gilt die Klasse 6X nur für Kegelrollenlager; Stufe 0 ist normal und wird im Radsockelcode nicht angezeigt.
3) die gebräuchliche Lagerradialspielreiheist in 1 Gruppe, 2 Gruppen, 0 Gruppen, 3 Gruppen, 4 Gruppen und 5 Gruppen mit insgesamt 6 Gruppen unterteilt. Das Radialspiel nimmt von klein nach groß zu. O-Spiel ist eine häufig verwendete Spielgruppe, die im Lagercode nicht angegeben ist, während die verbleibenden Spielgruppen jeweils durch /CI, /CZ, /C3, /C4 und /CS im Lagercode dargestellt werden.
3. Frontcode
Das Lagerpräfix wird verwendet, um Teile des Lagers in Buchstaben zu kennzeichnen. Wenn L verwendet wird, um einen abnehmbaren Ring eines zerlegbaren Lagers darzustellen; K steht für den Wälzkörper des Lagers, die Käfigbaugruppe usw.
Die tatsächliche Anwendung des Wälzlagertyps ist vielfältig, der entsprechende Lagercode ist auch komplexer. Der obige Codename ist der einfachste und am häufigsten verwendete Teil des Lagercodenamens. Siehe gbt272-93 für eine detaillierte Codemethode für Wälzlager.
Die Entwicklung des Lagercodes in China
Vor 1990 verwendete China weiterhin die vollständig numerisch benannte Wälzlager-Code-Methode der ehemaligen Sowjetunion &, die sich stark von der international verwendeten alphanumerischen Lager-Code-Methode unterscheidet.
Der Grundcode des alten Standardlagers besteht aus sieben arabischen Ziffern. Die Codevorderseite kann vorangestellt und die Rückseite ergänzt werden.
Die Zahl der sieben Ziffern ist die erste von rechts; eins oder zwei steht für den Innendurchmesser des Lagers; 00 ist beispielsweise 10 mm, 01 ist 12 mm, 02 ist 15 mm, 03 ist 17 mm, 04 beginnt bei 5 und 09 steht für den Innendurchmesser von 45 mm. Große Durchmesser, die nicht zweistellig ausgedrückt werden können, werden direkt hinter / angegeben. Mikrolager mit einem Innendurchmesser von weniger als 10 mm, die erste Ziffer steht direkt für den Innendurchmesser.
Das dritte Bit repräsentiert die Durchmesserreihe.
Der vierte repräsentiert den Lagertyp.
Die fünfte und sechste Abbildung zeigen die strukturellen Merkmale des Lagers.
Andere verwandte
Seit der Reform und Öffnung haben Chinas Lagerexporte rapide zugenommen. Allerdings haben die unterschiedlichen Methoden der Lagerbezeichnung den Export chinesischer Lager stark behindert. So. Im Jahr 1990 beschloss China, die ursprüngliche Wälzlager-Codemethode zu ändern und übernahm die international gebräuchliche Wälzlager-Codemethode, die in englischen Buchstaben und Zahlen ausgedrückt wird, und formulierte den nationalen Standard: GB/T 272-1993"Wälzlagercode method" und beschlossen, sie ab dem 1. Juli 1994 zu implementieren. Das Handelsministerium organisierte und erstellte das Anwendungshandbuch für Wälzlager im Jahr 1994 und die Presse der mechanischen Industrie veröffentlichte und veröffentlichte es 1996.
Lagertyp
B20 Breitentoleranz reduziert
Die axiale Lagerluft C2 ist geringer als das normale Niveau
Die axiale Lagerluft C2H liegt in der oberen Hälfte des C2-Bereichs
Die axiale Lagerluft C2L liegt in der unteren Hälfte des C2-Bereichs
C3 axiale Lagerluft ist größer als normal
C4 axiale Lagerluft ist größer als C3
Die axiale Lagerluft CNL liegt in der unteren Hälfte des normalen Bereichs
FA bearbeitete Stahlhalter, außermittig
MA bearbeiteter Kupferhalter, außerhalb des Gehäuses
Die seitliche Seite des großen Außenrings N2 hat zwei Positionierungsschlitze im 180-Grad-Abstand
PHAS geformter Polyetherketon (PEEK) Fensterkäfig, Außenringführung, Führungsfläche mit Schmiernut
P6-Größengenauigkeit und Betriebsgenauigkeit verbessert und ISO-Toleranzstufe 6 (höher als gewöhnlich)
Über den P6 + C3
P64 P6 + C4
S1 kann durch Maßstabilisierung für Lagerringe mit Temperaturen bis 200 Grad Celsius verwendet werden
3 e {{3}} 05 C2H + CNL
Beim Verkauf von SKF Lagern traf ich viele Kunden' Beratungen zu einem solchen Problem. Die verkauften Lager sind nicht schwedischer Herkunft. Tatsächlich haben sich schwedische SKF Lager inzwischen zu einer Marke entwickelt.
Home in Schweden hat 11 SKF Lager Verarbeitungsfabrik, zusätzlich zu Schweden's 11 Fabriken auf der ganzen Welt und 61 Produktionsfabriken, Vertrieb in verschiedenen Ländern, würde SKF das gleiche hohe Qualitätsniveau von Lagern wie z wie Argentinien, Österreich, Brasilien, China, Frankreich, Deutschland, Indien, Indonesien, Italien, Japan, Korea, Malaysia, Mexiko, Niederlande, Südafrika, Spanien, Schweden, Großbritannien oder die Vereinigten Staaten und andere Orte.
Je nach Ressourcenallokation werden SKF Lager verschiedener Typen hergestellt, um die Ressourcenallokation zu optimieren und zu spezialisieren. Der überwiegende Teil wird noch immer in SKF Lagerwerken in Schweden hergestellt, wo mehr als 80 Prozent des für SKF Lager verwendeten Stahls von den SKF'Stahlwerken geliefert werden, um hochwertige Rohstoffe zu gewährleisten. Alle wichtigen Ausrüstungen werden von SKF entwickelt und montiert, um die höchste Produktionsausrüstung zu erreichen!
