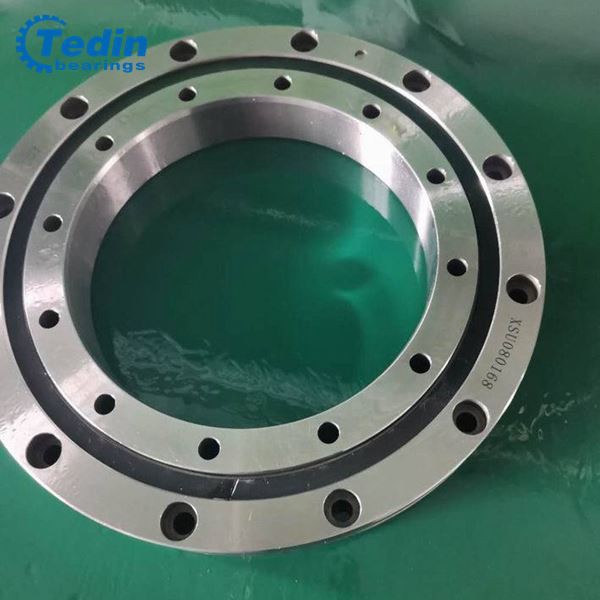

Kreuzrollenlager der XSU-Serie

XSUSeries gekreuzte Rollenlager

(Integrierter Innen- / Außenring-Typ, sowohl für Innenring- als auch für Außenringdrehung)

Kreuzrollenlager der XSU-Serie, auch als Drehlager ohne Zahn bekannt. Der Innen- und der Außenring sind mit Befestigungslöchern ausgestattet. Die Befestigungslöcher können Senk- oder Schraublöcher sein. Der Außendurchmesser des Außenrings kann mit Schmierdüsen ausgestattet werden. Auf beiden Seiten des Lagers können Gummidichtungen installiert werden. Bearing Dieser Lagertyp hat zwei Arten von Maßreihen. Der Innendurchmesserbereich der XSU08-Serie beträgt Φ130 ~ Φ360 mm, der Innendurchmesserbereich der XSU14-Serie beträgt Φ344 ~ Φ1024mm.

Da die Befestigungslöcher vorgesehen sind, ist für dieses Modell kein Nähflansch oder Gehäuse erforderlich. Da es eine integrierte Innen- / Außenringstruktur aufweist und mit Unterlegscheiben ausgestattet ist, wird seine Leistung durch den Montagevorgang nur minimal beeinträchtigt. Dieses Modell kann sowohl für die Innenringdrehung als auch für die Außenringdrehung verwendet werden.

Installationsverfahren:

1. Reinigen Sie das Gehäuse und andere zu installierende Teile gründlich und prüfen Sie, ob ein Entgraten erforderlich ist.

2. Da es sich bei dem Kreuzrollenring um einen dünnwandigen Lagertyp handelt und daher bei der Installation zu einer Fehlausrichtung neigt, treiben Sie das Produkt in dieser Situation allmählich in das Gehäuse oder auf die Welle, indem Sie es vorsichtig mit einem Kunststoffhammer schlagen , während das Produkt horizontal gehalten wird. Hämmern Sie vorsichtig weiter, bis es die Referenzfläche vollständig berührt.

3. Setzen Sie den Nähflansch auf den Rollenring. Schwenken Sie den Flansch mehrmals, um ihn an die Schraubenlöcher anzupassen.

4. Setzen Sie die Nähschrauben in die Löcher ein. Drehen Sie die Schrauben manuell und stellen Sie sicher, dass sie keine Schrägstellung aufweisen, die durch eine Fehlausrichtung der Löcher verursacht wird.

5. Ziehen Sie die Nähschrauben in drei bis vier Schritten vom leichten bis zum vollständigen Anziehen an, indem Sie die Schrauben wiederholt in diagonaler Reihenfolge befestigen. Beim Anziehen (der trennbare Innen- oder Außenring wird durch leichtes Drehen des integrierten Außen- oder Innenrings die Versetzung zwischen Ring und Körper korrigiert.

Anders als bei gekreuzten Rollenlagern der XS-Serie:

Katalog der gekreuzten Rollenlager der Serie XSU08:

Katalog der gekreuzten Rollenlager der Serie XSU14:

Wenn Sie sich für diesen Lagertyp entscheiden, können Sie sich an uns wenden, um das Formular für die Lagerzustandserfassung zu erhalten, es auszufüllen und an unser Unternehmen zurückzusenden. Unsere technische Abteilung hilft Ihnen bei der Auswahl des Lagers entsprechend der jeweiligen Bedingung.
