YRT Drehtischlager

YRT rotary table bearings

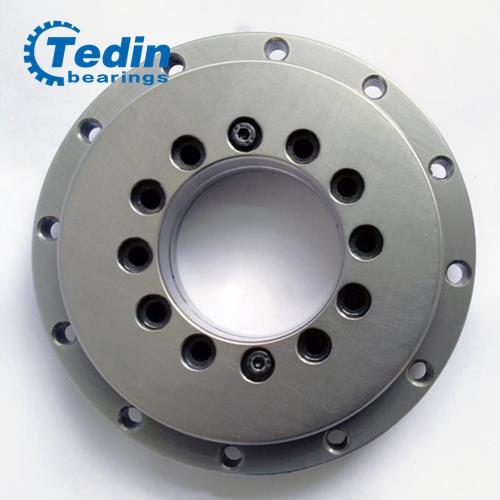

YRT Drehtischlager sind axiale und radial kombinierte zylindrische Wälzlager, darunter zwei Schubnadelrollenlager und ein radiales zylindrisches Wälzlager mit der Kombination von axialer und radialer Vorspannung. Für den Komfort des Transports und der Befestigung werden zwei oder drei symmetrische Schrauben an den beiden Ringen befestigt, um zu verhindern, dass Rollen und Ringe Kollisionen erzeugen, die die Lagergenauigkeit beeinflussen.

YRT-Lager werden durch Lithium-Komplex-Seifenfett geschmiert und können durch den Außenring und den L-Sektionsring geschmiert werden. YRT-Lager werden mit Dichtungen geliefert. Betriebstemperatur des Drehtischlagers: Drehtischlager eignen sich für Betriebstemperaturen von 30° C bis 120° C.

Diese Art des Lagers hat eine hohe axiale und radiale Tragfähigkeit. Hohe Neigungssteifigkeit und hohe Genauigkeit. Es eignet sich für Drehtisch, Spann- und Fräskopf sowie Lagerkonfiguration in Messung und Experiment. Diese Art von Lagern hat auch hohe Anforderungen an die Abstimmung von Ausrüstungsteilen. Das Anzugsmoment der Befestigungsschrauben ist während der Montage zu steuern.

Diese Serienlager eignen sich für die Anwendung mit geringer Geschwindigkeit und kurzer Drehzeit und haben höhere Anforderungen an Steifigkeit und Präzision, z. B. Dreharbeitstisch, Indizierungskopf usw.

Eigenschaften von YRT-Lagern:

Hohe Präzision: Präzision mit P4, P2-Klasse.
Hohe Belastbarkeit: YRT-Lager können Axiallast, Radiallast und Kipplast unterstützen.
Hohe Steifigkeit: Lager der YRT-Serie sind mit Vorspannung.
Hohe Geschwindigkeit: Lager der YRTS-Serie können im Hochgeschwindigkeits-Arbeitszustand eingesetzt werden.

Lagerinstallation:

1.Put das YRT Lager in Lagerhaus;

2.YRT Lager- und Lagerhaus ist Freiraum fit;

3.Ziehen Sie äußere RingBefestigungsschrauben i n Cross Weg;

4.Drücken Sie den Drehtisch auf das YRT-Lager;

5.Eine andere Seite des YRT-Lagers verbinden mit Flansch;

6.Rotary Tisch und YRT Lager ist schrumpfen;

7.Ausrichtung Flansch. YRT-Lager、Drehtisch;

8.Tighten Innenring Befestigungschrauben in Kreuz Art und Weise;

9.Connect das Flansch und Lager zum Plattenspielertisch mit Befestigungsschrauben;

YRT-Lagerkatalog:

YRT bearing structure

Modellnummer	Begrenzungsdimensionen								Grundlast (KN)				Begrenzungsgeschwindigkeit(Fett)	Gewicht Kg
	Begrenzungsdimensionen								Axiallast		Radialbelastung
	D	D	H	H1	C	D1	J	J1	Dynamische	Statische	Dynamische	Statische
	Einheit: mm								Ca	Coa	Cr	Adr	r/min
YRT50	50	126	30	20	10	105	63	116	38	158	28.5	49.5	440	1.6
YRT80	80	146	35	23.35	12	130	92	138	56	255	42.5	100	530	2.4
YRT100	100	185	38	25	12	160	112	170	76.5	415	47.5	120	430	4
YRT120	120	210	40	26	12	184	135	195	102	540	52	143	340	5.3
YRT150	150	240	40	26	12	214	165	225	112	630	56	170	320	6.2
YRT180	180	280	43	29	15	244	194	260	118	710	69.5	200	280	7.7
YRT200	200	300	45	30	15	274	215	285	120	765	81.5	220	260	9.7
YRT260	260	385	55	36.5	18	345	280	365	160	1060	93	290	200	18.3
YRT325	325	450	60	40	20	415	342	430	275	1930	120	345	170	25
YRT395	395	525	65	42.5	20	486	415	505	300	2280	186	655	140	33
YRT460	460	600	70	46	22	560	482	580	355	2800	200	765	120	45
YRT580	580	750	90	60	30	700	610	720	490	4250	228	965	80	89
YRT650	650	870	122	78	34	800	680	830	1040	8000	490	1800	65	170
YRT850	850	1095	124	80.5	37	1018	890	1055	1000	8650	455	1730	50	253
YRT950	950	1200	132	86	40	1130	990	1160	1290	11400	530	2040	40	312
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	1380	12000	620	2650	39	375

Modellnummer	Befestigungvon Löcher								Stellplätze	Anzugsmoment	Reibungsmoment	Rotationsgenauigkeit
	Löcher des Innenrings Löcher des Innenrings
	Befestigungvon Löcher				Befestigungvon Löcher		Extraktionsgewindebohrung
	d1	d2	Eine	Menge	d3	Menge	G	Menge	Xt	Nm	Nm	Pm
	Mm			Menge	Mm	Menge	G	Menge	Menge x t	Nm	Nm	Pm
YRT50	5.6	—	—	12	5.6	12	—	—	12x30°	8.5	2.5	2
YRT80	5.6	10	4	12	4.6	12	—	—	12x30°	8.5	3	3
YRT100	5.6	10	5.4	18	5.6	15	M5	3	18 x 20°	8.5	3	3
YRT120	7	11	6.2	24	7	21	M8	3	24 x 15°	14	7	3
YRT150	7	11	6.2	36	7	33	M8	3	36x10°	14	10	3
YRT180	7	11	6.2	48	7	45	M8	3	48x7.5°	14	12	4
YRT200	7	11	6.2	48	7	45	M8	3	48x7.5°	14	14	4
YRT260	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	20	6
YRT325	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	40	6
YRT395	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	55	6
YRT460	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	70	6
YRT580	11.4	18	11	48	11.4	42	M12	6	48x7.5°	68	140	10
YRT650	14	20	13	48	14	42	M12	6	48x7.5°	116	200	10
YRT850	18	26	17	60	18	54	M16	6	60x6°	284	300	12
YRT950	18	26	17	60	18	54	M16	6	60x6°	284	600	12
YRT1030	18	26	17	72	18	66	M16	6	72x5°	284	800	12
