Beschreibung

Technische Parameter

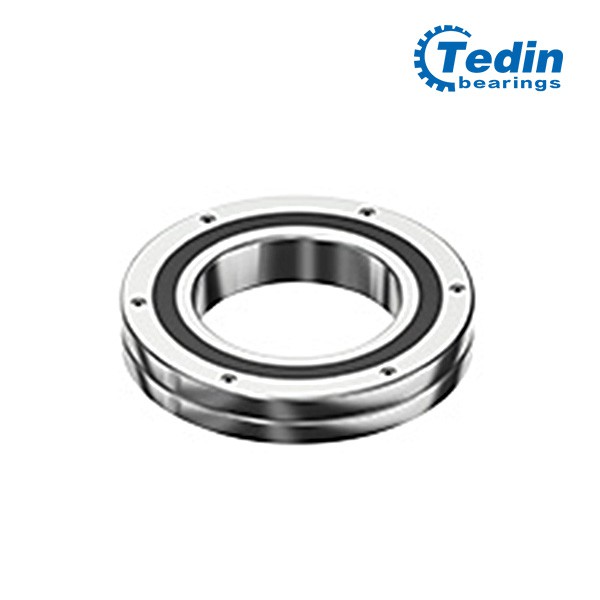

Kreuzrollenlager der CRB-Serie

（Trennbarer Außenring, Typ für Innenringdrehung）

CRB series crossed roller bearings

CRB-Kreuzrollenlagerserie (geteilter Außenring, mit rotierendem Innenring) IKO-Serie Die CRB-Kreuzrollenlagerserie ist der Grundtyp des Querrollenlagers. Seine Struktur besteht aus zwei geteilten Außenringen (verbunden durch Bolzen oder Spezialniet, integrale Konstruktion des Innenrings), so dass der Innenring eine hohe Rotationsgenauigkeit aufweist. Die Integrität des Innenrings ist besser für eine hohe Präzision der Innenringdrehung geeignet, und die stabile Rotationsgenauigkeit erreicht das Mikrometerniveau. Zum Beispiel die Drehposition des Werkzeugmaschinen-Indexiertisches, des Innenrotorantriebsmotors und so weiter.

Wenn Sie sich für diese Art von Lager entscheiden, können Sie sich zuerst an uns wenden, den Fragebogen zum Lagerarbeitszustand anfordern, ihn ausfüllen und an unser technisches Zentrum zurücksenden. Wir helfen Ihnen bei der Auswahl des für den tatsächlichen Arbeitszustand am besten geeigneten Typs .

Anwendung:

• Industrieroboterarm, Reduzierantrieb

• Präzisions-Drehtisch, NC-Drehtisch

• Rotationsteil von Werkzeugmaschinen

• Inspektionsinstrument, medizinische Ausrüstung

• Luftfahrtausrüstung, Militärradar usw.

FAQ:

1. Sind Sie eine Fabrik oder ein Handelsunternehmen?

Wir sind eine Fabrik, ein professioneller Hersteller von Präzisionsrollenlagern und Kugellagern in Luoyang, wo die Produktionsbasis für Wälzlager bekannt ist.

2. Haben Sie einen großen Bestand an gekreuzten Rollenlagern der CRB-Serie?

Ja, wir haben einen großen Bestand an vollständig fertiggestellten und halbfertigen Kreuzrollenlagern. Bitte kontaktieren Sie uns für eine Lagerliste, wenn ein Angebot angefordert wird.

3. Wie ist Ihr Paket für Chargen gekreuzter Rollenlager?

Alle gekreuzten Rollenlager kleiner und mittlerer Größe sind wie folgt vakuumverpackt + aus massivem Papierkarton + Sperrholzkisten, die außen verpackt sind:

CRB series crossed roller bearings crossed roller bearing RB14025UUC0 package

4. Können Sie den Versand für Kunden arrangieren?

Ja wir können. Abhängig von den unterschiedlichen Anforderungen an die Lieferzeit können wir den Paketservice (Fedex, UPS, TNT usw., 5-7 Tage), auf dem Luftweg oder auf dem Seeweg für die Zustellung wählen.

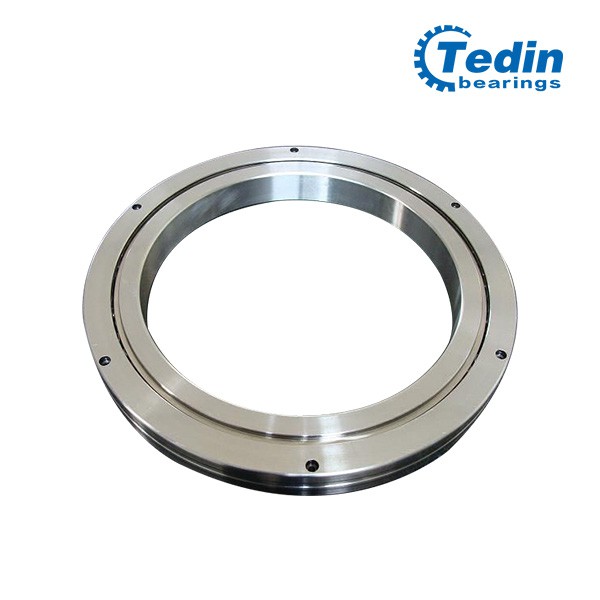

CRB Series Crossed Roller Bearings.jpg

Shaf-Durchmesser (mm)	Modellnummer	Hauptabmessungen (mm)				Montageabmessungen (mm)		CRB		Gewicht
		Hauptabmessungen (mm)				Montageabmessungen (mm)		CRB		Gewicht
		Innenring d	Außendurchmesser D.	Breite B.	Fase r (min)	ds	Dh	dynamische Tragzahl C (KN)	statische Belastbarkeit Co (KN)	Kg
	Volle Ergänzung
	Volle Ergänzung
40	CRB4010	40	65	10	0.3	44	54	5.98	8.04	0.15
50	CRB 5013	50	80	13	0.6	55	71	14.2	18.4	0.29
60	CRB 6013	60	90	13	0.6	64	81	15.4	21.5	0.33
70	CRB 7013	70	100	13	0.6	75	91	17	25.5	0.38
80	CRB 8016	80	120	16	0.6	86	107	24.3	37.5	0.74
90	CRB 9016	90	130	16	1	98	118	25.9	42.1	0.81
100	CRB 10020	100	150	20	1	108	134	39.4	61.1	1.45
110	CRB 11020	110	160	20	1	118	144	41.2	66.7	1.56
120	CRB 12025	120	180	25	1.5	132	164	59.9	95.4	2.62
130	CRB 13025	130	190	25	1.5	140	172	61	99.8	2.82
140	CRB 14025	140	200	25	1.5	151	183	64.1	108	2.96
150	CRB 15025	150	210	25	1.5	160	192	65	113	3.16
	CRB 15030	150	230	30	1.5	166	202	85.9	144	5.3
200	CRB 20025	200	260	25	2	208	239	75.3	148	4
	CRB 20030	200	280	30	2	218	262	133	234	6.7
	CRB 20035	200	295	35	2	221	274	168	282	9.58
250	CRB 25025	250	310	25	2.5	259	290	83.9	183	4.97
	CRB 25030	250	330	30	2.5	265	310	146	283	8.1
	CRB 25040	250	355	40	2.5	271	330	215	382	14.8
300	CRB 30025	300	360	25	2.5	310	341	91.9	217	5.88
	CRB 30035	300	395	35	2.5	318	372	205	408	13.4
	CRB 30040	300	405	40	2.5	321	381	235	451	17.2
400	CRB 40035	400	480	35	2.5	414	457	165	400	14.5
	CRB 40040	400	510	40	2.5	423	483	270	590	23.5
	CRB 40070	400	580	70	2.5	430	532	576	1060	72.4
500	CRB 50040	500	600	40	2.5	517	573	259	648	26
	CRB 50050	500	625	50	2.5	531	592	306	747	41.7
	CRB 50070	500	680	70	2.5	530	633	653	1330	86.1
600	CRB 60040	600	700	40	3	621	676	287	774	30.6
	CRB 60070	600	780	70	3	630	734	700	1540	102
	CRB 600120	600	870	120	3	643	817	1490	2800	274
700	CRB 70045	700	815	45	3	730	785	301	917	46.5
	CRB 70070	700	880	70	3	731	834	766	1810	115
	CRB 700150	700	1020	150	3	751	953	1980	3820	478
800	CRB 80070	800	950	70	4	831	907	513	1440	109
	CRB 800100	800	1030	100	4	840	972	1140	2640	247

Beliebte label: CRB-Serie gekreuzte Rollenlager, China, Hersteller, Fabrik, kundenspezifisch, zu verkaufen
